Données clés
-
Erreur de mesure max.
Débit massique (liquide) : ±0,15 % (standard), ±0,10 % (option)
Débit volumique (liquide) : ±0,15 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³ -
Gamme de mesure
0 à 180 000 kg/h (0 à 6600 lb/min)
-
Gamme de température du produit
–40 à +150 °C (–40 à +302°F)
-
Pression de process max.
PN 100, Class 600, 63K
-
Matériaux en contact avec le produit
Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)
Domaine d'application

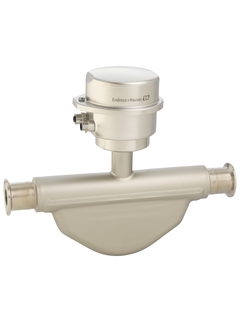

Le robuste capteur Promass E s'est bâti une solide réputation de solution fiable pour la mesure précise de liquides et de gaz dans un grand nombre d'applications standard. Le transmetteur ultracompact offre une pleine fonctionnalité sur une surface réduite et permet une intégration système simple, ce qui fait du Promass E 100 le choix idéal pour les fabricants de skids, les équipementiers et les intégrateurs. La technologie Heartbeat permet une mesure fiable et une vérification conforme.
Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique
Mesure précise de liquides et de gaz pour une large gamme d'applications standard.
Caractéristiques de l'appareil
Capteur bi-tube ultracompact
Température du produit jusqu'à +150 °C (+302 °F)
Pression de process : jusqu'à 100 bar (1450 psi)
Boîtier de transmetteur robuste et ultracompact
Indice de protection élevé : IP69
Affichage sur site disponible
Avantages
Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels
Moins de points de mesure – mesure multivariable (débit, masse volumique, température)
Faible encombrement – pas de longueurs droites d'entrée et de sortie
Transmetteur compact – pleine fonctionnalité sur une surface réduite
Configuration sur site rapide sans logiciel ni équipement supplémentaires – serveur web intégré
Vérification intégrée - Technologie Heartbeat
