Données clés
-
Erreur de mesure max.
Gaz : 1,0 % v.m. (10 à 100 % p.e.), 0,1 % p.e. (1 à 10 % p.e.)
-
Gamme de mesure
0,5 à 3750 kg/h (1,1 à 8250 lb/h)
-
Gamme de température du produit
-40 °C à +180 °C (-40 °F à +356 °F)
-
Pression de process max.
PN40 / Cl. 300 / 20K
-
Matériaux en contact avec le produit
Tubes de mesure
- DN 15 à 50 (½ à 2"") : acier moulé inoxydable, CF3M/1.4408
- DN 65 à 100 (2½ à 4"") : acier inoxydable, 1.4404 (316/316L)
Raccords process

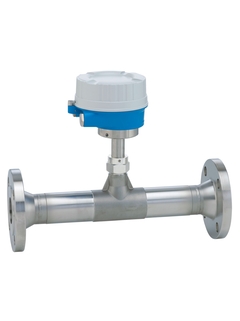

Raccords à brides
Acier inoxydable, 1.4404 (F316/F316L)

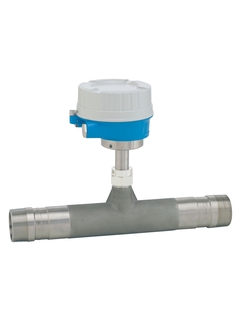

Raccords filetés
Acier inoxydable, 1.4404 (316/316L)
Élément de détection
Unidirectionnel
- Acier inoxydable, 1.4404 (316/316L)
- Hastelloy C22, 2.4602 (UNS N06022) ;
Bidirectionnel
Acier inoxydable, 1.4404 (316/316L)
Détection de l'inversion du débit
Acier inoxydable, 1.4404 (316/316L)
Domaine d'application
La conception brevetée du capteur de t-mass F procure une stabilité de mesure inégalée dans le domaine des débitmètres massiques thermiques en ligne. Elle compense en temps réel les changements intervenant dans les conditions de process : température, pression, sens d'écoulement et type de gaz. Le transmetteur séparé innovant de t-mass F 500 maximise la flexibilité de montage et la sécurité de fonctionnement dans les environnements exigeants. La technologie Heartbeat permet une mesure fiable et une vérification conforme.
Ce principe de mesure se caractérise par une dynamique de mesure élevée et une mesure directe du débit massique
Mesure des gaz d'utilités et de process ainsi que des mélanges de gaz dans des conduites de petite taille
Caractéristiques de l'appareil
Version en ligne de DN 15 à 100 (1/2 à 4")
Mesure bidirectionnelle ; performances de mesure élevées
Capteur breveté sans dérive avec certification SIL 2
Version séparée avec jusqu'à 4 E/S
Affichage rétroéclairé avec commande tactile et accès WLAN
Câble standard entre le capteur et le transmetteur
Avantages
Programmation flexible et pratique basée sur 21 gaz standard ou sur des mélanges de gaz librement définissables
Suivi de process très performant – Précision et répétabilité de mesures exceptionnelles
Surveillance fiable – détection des perturbations dans le process et du débit inverse
Maintenance facile – capteur démontable
Accès à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain
Complexité et variété réduites – fonctionnalité E/S librement configurable
Vérification intégrée - Technologie Heartbeat
