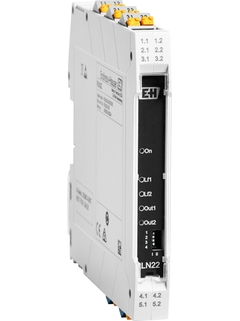

Le RLN22 est un amplification séparateur compact à 1 ou 2 voies, 24 V DC, avec sortie relais. Il est conçu pour l'utilisation sûre par exemple des capteurs de proximité ou détecteurs de niveau à palette rotative comme Liquiphant FTL51B (NAMUR) comme pour IEC 60947-5-6. Le module interface contrôle les erreurs de ligne tels que les ruptures ou les courts-circuits des capteurs ou des contacts à commutation mécanique. L'appareil est conçu pour une utilisation en zone explosible et dans les systèmes de sécurité jusqu'à SIL 2 en conformité avec IEC 61508.
Amplificateur séparateur pour la transmission des signaux binaires de commutation
Entrée pour les capteurs de proximité, contacts ouverts ou contacts avec éléments de raccordement résistifs
Isolation galvanique (3 voies)
Surveillance des défauts en ligne pour les circuits d'entrée ou les contacts de commutation mécaniques
Message d'erreur de groupe via connecteur sur profilé DIN
Contacts relais en sortie, direction de l'action (en service ou au repos) via la sélection du commutateurs DIP
Plage de température ambiante : de –40 à 60 °C (de –40 à 140 °F)
Avantages
Sécurité et fiabilité des opérations de commutation : pour des systèmes complexes parfaitement fiables
Boîtier compact : jusqu'à 2 voies sur 12,5 mm (0,49 in) pour une exploitation efficace de l'espace dans les armoires de commande
Installation en zone explosible ; agrément ex pour zone 2
Jusqu'à SIL 2 en conformité avec IEC 61508
Câblage et mise en service simples et rapides : bornes enfichables, alimentation électrique et module de message d'erreur de groupe via connecteur sur profilé DIN
Comment la détermination du profil de température augmente la sécurité de l'installation et la qualité du produit dans les réservoirs et dans les silos de stockage alimentaire.
RLN22: 1- oder 2-kanaliger NAMUR-Trennschaltverstärker mit
Relais-Signalausgang
CONTROL/INSTALLATION DRAWING for explosion h
azardous areas according to
Direc. 2014/34/EU (ATEX)
Conseils de sécurité Ex (XA)
Version anglaise - 08/2024
New version available in English
ATEX/UKCA: ATEX II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, II3(1) G Ex ec nC [ia Ga] IIC T4 Gc IECEx: [Ex ia Ga] IIC, [Ex iaDa] IIIC, Ex ec nC [ia Ga] IIC T4 Gc
