Débitmètre électromagnétique Proline Promag 55S pour les applications avec teneur en solides élevée et forte abrasion

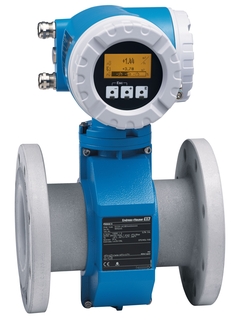

Proline Promag 55S
Débitmètre électromagnétique

Le débitmètre avec une excellente résistance à l'abrasion et dédié aux fluides fortement chargés en solides

55S

Comparer

Proline Promag 55S pour les applications avec teneur en solides élevée et forte abrasion

Données clés

Erreur de mesure max.

Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) ±0,2 % de m. ± 2 mm/s (0.08 in/s)
Gamme de mesure

0,06 dm3/min à 600 m3/h (0.015 gal/min à 2650 gal/min)
Gamme de température du produit

0 à +60 °C (+32 à +140 °F), 0 à +80 °C (+32 à +176 °F), –20 à +50 °C (–4 à +122 °F), –20 à +180 °C (–4 à +356 °F), –20 à +150 °C (–4 à +266 °F)
Pression de process max.

PN 40, Cl. 300, JIS 20 K
Matériaux en contact avec le produit

Revêtement du tube de mesure : polyuréthane, ébonite, PFA, PTFE, caoutchouc naturel
Electrodes : 1.4435/304L, Alloy C-22, tantale, platine, Duplex 1.4465, carbure de tungstène, titane

Voir toutes les spécifications

Domaine d'application

Le Promag S est le spécialiste des fluides non homogènes, abrasifs et corrosifs. La construction robuste du capteur, avec des matériaux de revêtement optimisés pour l'industrie, permet une utilisation dans les environnements les plus exigeants et les applications de mesure telles que le traitement des boues d'épuration, la production de papier et de pâte à papier ou les matières premières et la métallurgie. Grâce à son transmetteur haute performance, le Promag 55S mesure le débit avec fiabilité et calcule la teneur en solides en ne nécessitant que peu d'entretien.

Le principe de mesure bidirectionnel est quasiment insensible à la pression, la masse volumique, la température et la viscosité
Idéal pour les applications les plus exigeantes avec teneur en solides élevée et forte abrasion.

Caractéristiques de l'appareil

Système de bobine intensifié
Grand choix de revêtements
Teneur en MES jusqu'à 80 % du poids
Affichage 4 lignes rétroéclairé avec commande tactile
Deux sorties tout ou rien
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus

Avantages

Excellente stabilité du signal grâce à un traitement du signal unique
Sécurité maximale – électrodes de mesure et revêtements optimisés pour l'industrie
Mesure de débit économe en énergie – pas de perte de charge, pas de restriction du diamètre nominal
Sans entretien – pas de pièces mobiles
Performance maximale – avec mesure de la teneur en MES intégrée pour les fluides exigeants
Sécurité maximale – nettoyage des électrodes intégré
Récupération automatique des données pour la maintenance
